, , , Clé, contrainte et index : quelles différences ?

Dans une base de données bien définie, nos enregistrements sont identifiés par des clés (ie unique). Il existe toutefois différentes façon de matérialiser ces clés en SQL.

Première bonne résolution : on ne parlera pas ici des DDS (PF/LF) !

Quelques rappels

je n’insiste pas, mais une base de donnée relationnelle, DB2 for i dans notre cas, fonctionne à la perfection, à condition de pouvoir identifier nos enregistrements par des clés.

Cf https://fr.wikipedia.org/wiki/Forme_normale_(bases_de_donn%C3%A9es_relationnelles)

Une normalisation raisonnable pour une application de gestion est la forme normale de Boyce-Codd (dérivée de la 3ème FN).

Clés

Vous pouvez implémenter vos clés de différentes façons, voici une synthèse :

TypeOùSupport valeur nulle ?Support doublon ?Commentaire
Contrainte de clé primaireTableNonNonValeur nulle non admise, même si la colonne clé le supporte
Contrainte d’unicitéTableOuinon : valeurs non nulles
oui : valeurs nulles 		Gère des clés uniques uniquement si non nulles
Index uniqueIndexOuiNonGère des clés uniques.
La valeur NULL est supportée pour 1 unique occurrence
Index unique where not nullIndexOuisnon : valeurs non nulles
oui : valeurs nulles 		Gère des clés uniques uniquement si non nulles

Attention donc à la définition de UNIQUE : à priori ce qui n’est pas NULL est UNIQUE.

Concrètement ?

Prenons un cas de test simpliste pour montrer la mécanique : un fichier article avec une clé et un libellé

Clé primaire

La colonne CODE admet des valeurs nulles, mais est fait l’objet de la contrainte de clé primaire.

A la création de la contrainte de clé primaire, le système créé automatiquement une contrainte de type CHECK pour interdire l’utilisation de valeur nulle dans cette colonne :

Avec :

La clé primaire joue son rôle avec des valeurs non nulles :

Et des valeurs nulles :

On retrouve ici le nom de la contrainte générée automatiquement !

Avec une contrainte de clé unique ?

Le comportement est identique sur une clé non nulle.

Mais avec une clé nulle (ou dont une partie est nulle si elle composée) :

On peut ajouter un index unique pour gérer le problème. Dans ce cas, une et une seule valeur nulle sera acceptée :

Mais dans ce cas pourquoi ne pas utiliser une clé primaire ??

Clé étrangère, jointure

Ajoutons un fichier des commandes, ici une simplification extrême : 1 commande = 1 article.

On ajoute une contrainte de clé étrangère qui matérialise la relation entre les tables commande et article. Pour cette contrainte commande_FK, il doit exister une contrainte de clé primaire ou de clé unique sur la colonne CODE dans la table article.

La contrainte se déclenche si l’article référencé n’existe pas :

Cas identique mais en s’appuyant sur la table article_unique qui dispose d’une clé unique et non primaire :

Dans ce cas les valeurs nulles sont supportées, en multiples occurrences (sauf à ajouter encore une fois un index unique au niveau de la commande).

Récapitulons ici nos données pour comprendre les jointures :

Démarrons par ARTICLE & COMMANDE :

La table ARTICLE ne peut pas avoir de clé nulle, donc pas d’ambiguïté ici

Avec right join ou full outer join nous accèderons au lignes de commande pour lesquelles CODE = null.

C’est le comportement attendu.

Voyons avec ARTICLE_UNIQUE et COMMANDE :

Ici on pourrait s’attendre à obtenir également les lignes 11 et 12 de la table COMMANDE : le CODE est nulle pour celles-ci, mais il existe une ligne d’ARTICLE pour laquelle le code est null. Il devrait donc y avoir égalité.

En réalité les jointures ne fonctionnent qu’avec des valeurs non nulles

De même que la clause WHERE :

Il faut donc utiliser ce style de syntaxe :

C’est à dire :

  • soit remplacer les valeurs nulles par des valeurs inexistantes dans les données réelles
  • soit explicitement indiquer la condition de nullité conjointe

Bref, syntaxiquement cela va rapidement se complexifier dans des requêtes plus évoluées.

Clé composée

Evidemment, c’est pire ! Imaginons que l’on ait une clé primaire/unique dans la table ARTICLE composée de 2 colonnes (CODE1, CODE2), et donc présentes toutes les deux dans la table COMMANDE :

Et les performances ?

En utilisant la jointure, l’optimiseur est capable de prendre en charge des accès par index :

Mais en utilisant IFNULL/COALESCE, ces valeurs deviennent des valeurs calculées, ce qui invalide l’usage des index :

Ce n’est donc pas viable sur des volumes plus importants. Il existe des solutions (index dérivés par exemple) mais la mécanique se complique encore !

Préconisations

De façon générale pour vos données de gestion, en excluant les fichier de travail (QTEMP a d’autres propriétés), les fichiers de logs, les fichier d’import/export …

  • Pas de valeur NULL dans vos clés
    • Pour les clés atomique c’est une évidence, pour les clés composées c’est beaucoup plus simple
  • Une contrainte de clé primaire pour toutes vos tables !
    • N’hésitez pas à utiliser des clés auto-incrémentées
  • Des contraintes d’unicités ou des index uniques pour vos autres contraintes d’unicité, techniques ou fonctionnelles
    • Pas d’excès, sinon il y a un défaut de conception (cf les formes normales)
  • Si possible des contraintes de clé étrangère pour matérialiser les relations entre les tables
    • Délicat sur l’existant, les traitements doivent tenir compte du sens de la relation
  • Favorisez l’usage des clés, contraintes et index par l’optimiseur
    • Scalabilité entre vos environnements de développement/test et la production
/par
, , , Gérer vos listes de validation avec SQL !

Vous connaissez bien désormais les services SQL qui vous permettent d’administrer de plus en plus facilement votre IBM i.

IBM fournit des services pour gérer les listes de validation :

Mais rien pour faire la liste des entrées, comme on peut trouver dans l’administration HTTP par exemple.

Nous vous proposons donc une fonction table SQL permettant d’avoir l’intégralité de la gestion via DB2 : cf https://github.com/FrenchIBMi/Outils/tree/master/Validation%20List

Cela permet de revenir sur le principe de l’implémentation via du code RPG :

  • Le code est basé sur les APIs QsyFindFirstValidationLstEntry et QsyFindNextValidationLstEntry
  • Le moteur DB2 appelle l’implémentation :
    • 1 appel initial
    • 1 appel par poste de liste à retourner
    • 1 appel final

Nous utilisons __errno pour retrouver les codes erreur de l’APIs. Les différentes valeurs sont déclarées sous forme de constante.

La fonction SQL retourne les SQL STATE suivants :

  • 02000 lorsque l’on attend la fin des données (fin normale)
  • 38999 pour les erreurs. Cette valeur est arbitraire

Si possible, nous retrouvons le libellé de l’erreur retournée par l’API via strerror et on le retourne à DB2.

Code RPG :

**free

// Compilation / liage :
// CRTRPGMOD MODULE(NB/VLDLUDTF) SRCFILE(NB/QRPGLESRC)
//           OPTION(*EVENTF) DBGVIEW(*SOURCE)
// CRTSRVPGM SRVPGM(NB/VLDLUDTF) EXPORT(*ALL) ACTGRP(*CALLER)

// Implémentation de la fonction UDTF VALIDATION_LIST_ENTRIES
// Liste les entrées d'une liste de validation
// Utilise l'API QsyFindFirstValidationLstEntry et QsyFindNextValidationLstEntry

// @todo :
// - ajouter le support de la conversion de CCSID
// - améliorer la gestion des erreurs


ctl-opt nomain option(*srcstmt : *nodebugio) ;


// Déclarations pour APIs : QsyFindFirstValidationLstEntry et QsyFindNextValidationLstEntry

dcl-ds Qsy_Qual_Name_T qualified template ;
  name char(10) inz ;
  lib  char(10) inz ;
end-ds ;

dcl-ds Qsy_Entry_ID_Info_T qualified template ;
  Entry_ID_Len int(10) inz ;
  Entry_ID_CCSID uns(10) inz ;
  Entry_ID    char(100) inz ;
end-ds ;

dcl-ds Qsy_Rtn_Vld_Lst_Ent_T qualified template ;
  dcl-ds Entry_ID_Info likeds( Qsy_Entry_ID_Info_T) inz ;

  dcl-ds Encr_Data_Info ;
    Encr_Data_len   int(10) inz;
    Encr_Data_CCSID uns(10) inz;
    Encr_Data       char(600) inz ;
  end-ds ;

  dcl-ds Entry_Data_Info  ;
    Entry_Data_len   int(10) ;
    Entry_Data_CCSID uns(10) ;
    Entry_Data       char(1000) ;
  end-ds ;

  Reserved          char(4) inz ;
  Entry_More_Info   char(100) inz ;
end-ds ;

dcl-pr QsyFindFirstValidationLstEntry int(10) extproc('QsyFindFirstValidationLstEntry');
  vldList       likeds(Qsy_Qual_Name_T) const ;
  vldListEntry  likeds(Qsy_Rtn_Vld_Lst_Ent_T) ;
end-pr ;

dcl-pr QsyFindNextValidationLstEntry int(10) extproc('QsyFindNextValidationLstEntry');
  vldList       likeds(Qsy_Qual_Name_T) const ;
  entryIdInfo   likeds(Qsy_Entry_ID_Info_T)   ;
  vldListEntry  likeds(Qsy_Rtn_Vld_Lst_Ent_T) ;
end-pr ;

// Retrouver le code erreur de l'API
dcl-pr getErrNo int(10) ;
end-pr ;
// Code erreur
dcl-c EACCES   3401 ;
dcl-c EAGAIN   3406 ;
dcl-c EDAMAGE  3484 ;
dcl-c EINVAL   3021 ;
dcl-c ENOENT   3025 ;
dcl-c ENOREC   3026 ;
dcl-c EUNKNOWN 3474 ;

// Retrouver le libellé du code erreur
dcl-pr strError pointer extproc(*CWIDEN : 'strerror') ;
  errNo int(10) value ;
end-pr ;

// gestion UDTF
dcl-c CALL_OPEN     -1;
dcl-c CALL_FETCH     0;
dcl-c CALL_CLOSE     1;
dcl-c PARM_NULL     -1;
dcl-c PARM_NOTNULL   0;


// Liste les entrées de la liste de validation
// ==========================================================================
dcl-proc vldl_list export ;

// Déclarations globales
  dcl-s  ret int(10) inz ;
  dcl-s  errno int(10) inz ;
  dcl-ds vldListEntry likeds(Qsy_Rtn_Vld_Lst_Ent_T) inz static ;
  dcl-ds vldlname  likeds(Qsy_Qual_Name_T) inz          static ;
  dcl-s  first ind inz(*on)                             static ;


  dcl-pi *n ;
    // input parms
    pvldl_lib  varchar(10) const ;
    pvldl_name varchar(10) const ;
    // output columns
    pEntry_ID    varchar(100) ;
    pEntry_Data  varchar(1000) ;
    // null indicators
    pvldl_lib_n    int(5) const ;
    pvldl_name_n   int(5) const ;
    pEntry_ID_n    int(5)       ;
    pEntry_Data_n  int(5)       ;
    // db2sql
    pstate    char(5);
    pFunction varchar(517) const;
    pSpecific varchar(128) const;
    perrorMsg varchar(1000);
    pCallType int(10) const;
  end-pi ;


// Paramètres en entrée
  if pvldl_name_n = PARM_NULL or pvldl_lib_n = PARM_NULL;
    pstate = '38999' ;
    perrorMsg = 'VALIDATION_LIST_LIBRARY ou VALIDATION_LIST_NAME est null' ;
    return ;
  endif ;

  select;
    when ( pCallType = CALL_OPEN );
    // appel initial : initialisation des variables statiques
      vldlname.name = pvldl_name ;
      vldlname.Lib  = pvldl_lib ;
      clear vldListEntry ;
      first = *on ;

    when ( pCallType = CALL_FETCH );
    // retrouver l'entrée suivante
      exsr doFetch ;

    when ( pCallType = CALL_CLOSE );
    // rien à faire

  endsl;


  // traitement de l'entrée suivante
  begsr doFetch ;
    if first ;
      ret = QsyFindFirstValidationLstEntry( vldlname : vldListEntry);
      first = *off ;
    else ;
      ret = QsyFindNextValidationLstEntry( vldlname :
                                           vldListEntry.Entry_ID_Info : vldListEntry);
    endif ;

    if ret = 0 ;
      // Entrée trouvée
      monitor ;
        pEntry_ID   = %left(vldListEntry.Entry_ID_Info.Entry_ID :
                          vldListEntry.Entry_ID_Info.Entry_ID_Len);
        pEntry_Data = %left(vldListEntry.Entry_Data_Info.Entry_Data :
                          vldListEntry.Entry_Data_Info.Entry_Data_len) ;
        pEntry_ID_n   = PARM_NOTNULL ;
        pEntry_Data_n = PARM_NOTNULL ;
      on-error ;
        // Erreur de conversion
        pstate = '38999' ;
        perrorMsg = 'Erreur de conversion' ;
      endmon ;
    else ;
      // Entrée non trouvée : erreur ou fin de lecture
      errno = getErrNo() ;
      select ;
        when errno in %list( ENOENT : ENOREC ) ; // fin de lecture
          pstate = '02000' ;
          return ;
        other ; // Erreur
          pstate = '38999' ;
          perrorMsg = %str(strError(errno)) ;
      endsl ;
    endif ;
  endsr ;

end-proc ;



// Retrouver le code erreur de l'API
dcl-proc getErrNo ;

  dcl-pr getErrNoPtr pointer ExtProc('__errno') ;
  end-pr ;

  dcl-pi *n int(10) ;
  end-pi;

  dcl-s errNo int(10) based(errNoPtr) ;

  errNoPtr = getErrNoPtr() ;
  return errNo ;

end-proc;

Code SQL :

set current schema = NB ;
set path = 'NB' ;

Create or replace Function VALIDATION_LIST_ENTRIES (
                  VALIDATION_LIST_LIBRARY  varchar(10),
                  VALIDATION_LIST_NAME     varchar(10) )
               Returns Table
               (
                 VALIDATION_USER   varchar(100),
                 ENTRY_DATA        varchar(1000)
               )
               external name 'VLDLUDTF(VLDL_LIST)'
               language rpgle
               parameter style db2sql
               no sql
               not deterministic
               disallow parallel;


cl: DLTVLDL VLDL(NB/DEMO) ;
cl: CRTVLDL VLDL(NB/DEMO) TEXT('Démo VALIDATION_LIST_ENTRIES')   ;

VALUES SYSTOOLS.ERRNO_INFO(SYSTOOLS.ADD_VALIDATION_LIST_ENTRY(
                             VALIDATION_LIST_LIBRARY => 'NB',
                             VALIDATION_LIST_NAME    => 'DEMO',
                             VALIDATION_USER         => 'user 1',
                             PASSWORD                => 'MDP user 1',
                             ENTRY_DATA              => 'Client 1'));
VALUES SYSTOOLS.ERRNO_INFO(SYSTOOLS.ADD_VALIDATION_LIST_ENTRY(
                             VALIDATION_LIST_LIBRARY => 'NB',
                             VALIDATION_LIST_NAME    => 'DEMO',
                             VALIDATION_USER         => 'user 2',
                             PASSWORD                => 'MDP user 2',
                             ENTRY_DATA              => 'Client 1'));
VALUES SYSTOOLS.ERRNO_INFO(SYSTOOLS.ADD_VALIDATION_LIST_ENTRY(
                             VALIDATION_LIST_LIBRARY => 'NB',
                             VALIDATION_LIST_NAME    => 'DEMO',
                             VALIDATION_USER         => 'user 3',
                             PASSWORD                => 'MDP user 3',
                             ENTRY_DATA              => 'Client 2'));

select * from table(VALIDATION_LIST_ENTRIES( VALIDATION_LIST_LIBRARY => 'NB',
                                             VALIDATION_LIST_NAME    => 'DEMO' )) ;

Cela produit :

Libre à vous maintenant d’utiliser ce résultat pour jointer avec vos fichiers de log HTTP (autorisation basique sur une liste de validation par exemple), avec le service USER_INFO_BASIC, croiser les profils présents dans vos différentes listes …

/par

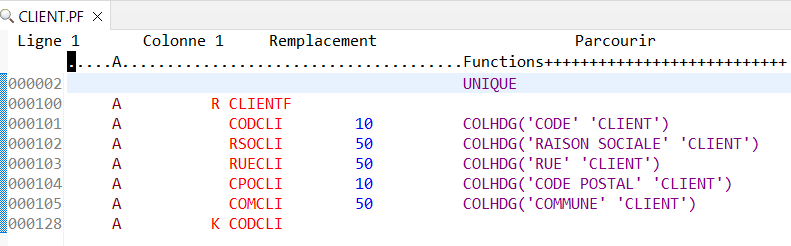

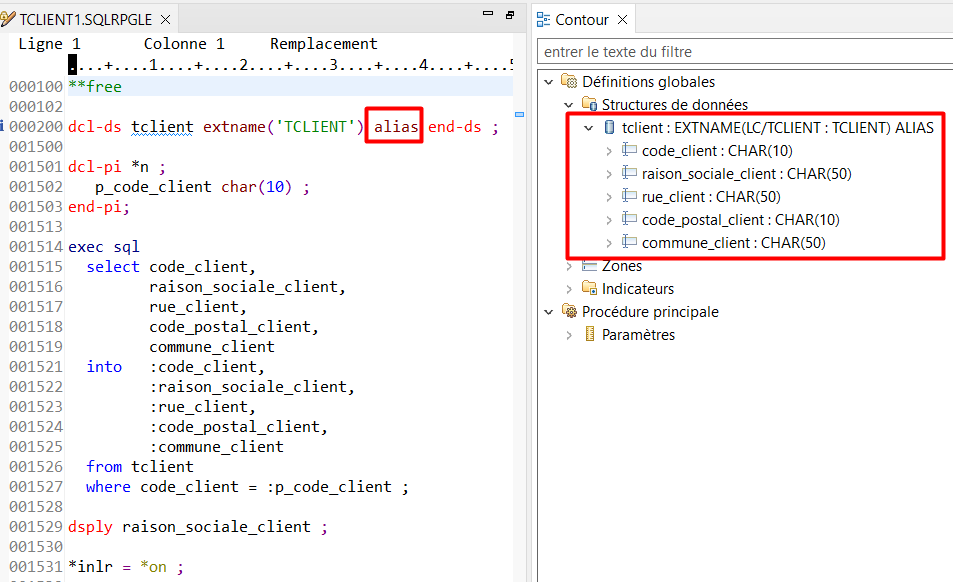

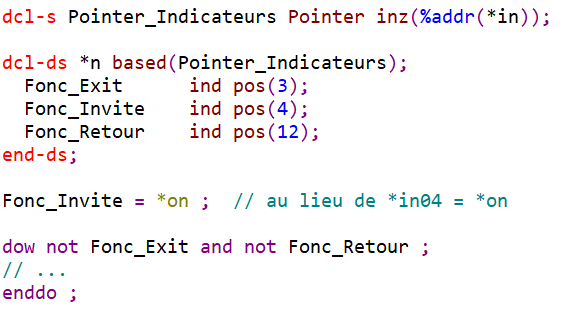

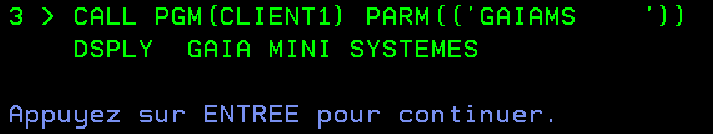

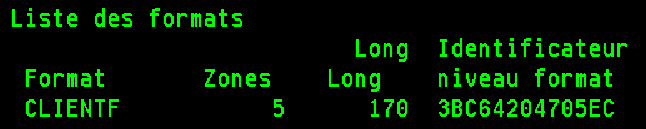

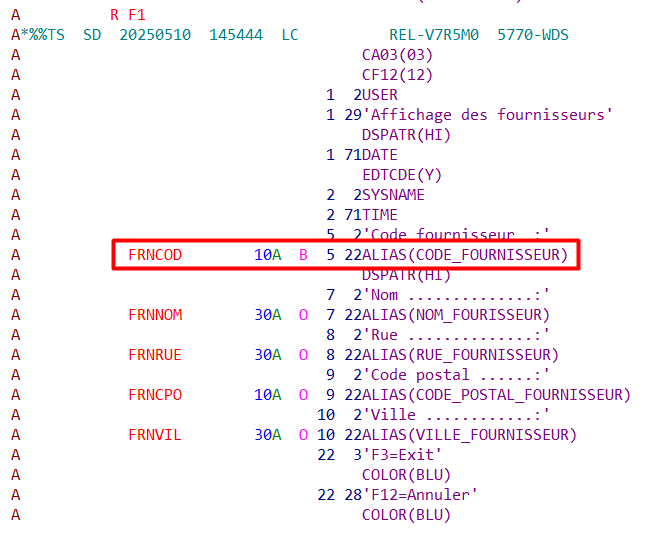

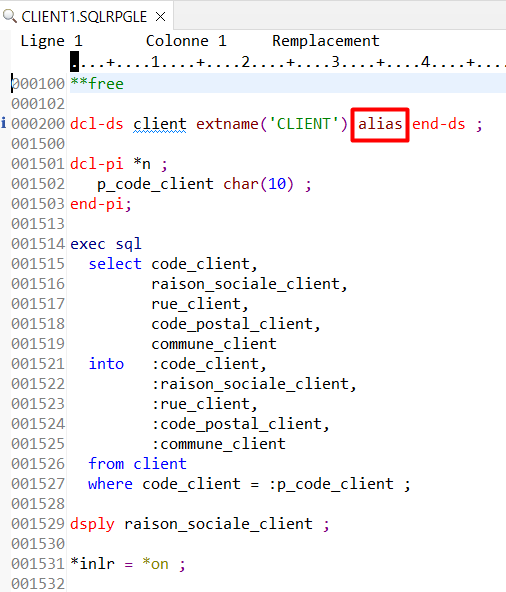

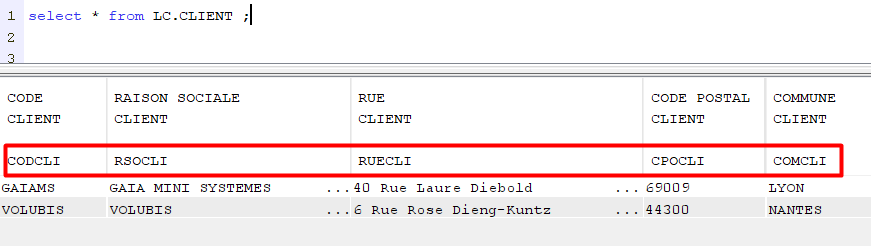

S’affranchir des noms courts en RPG

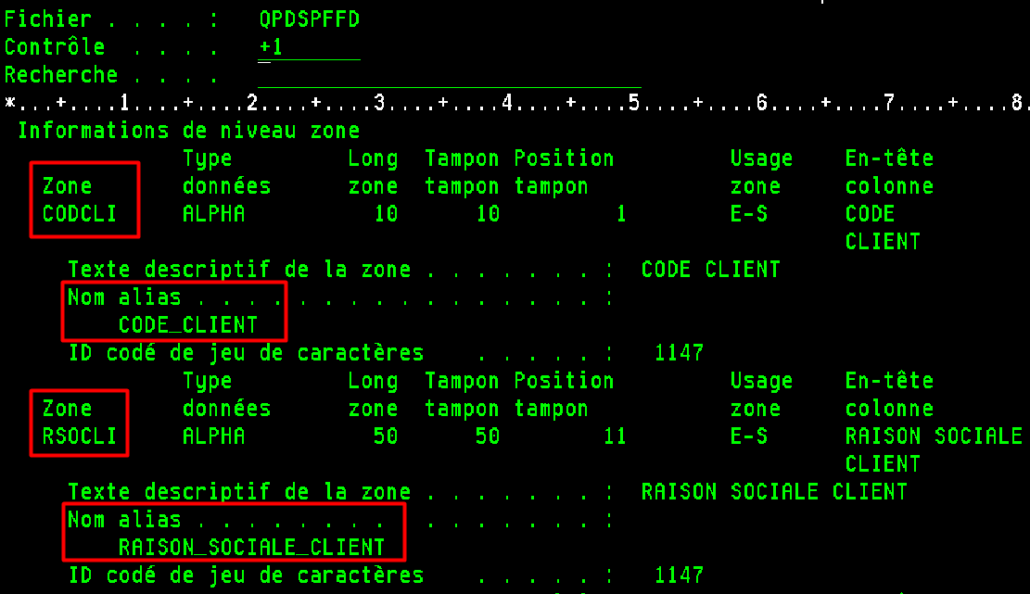

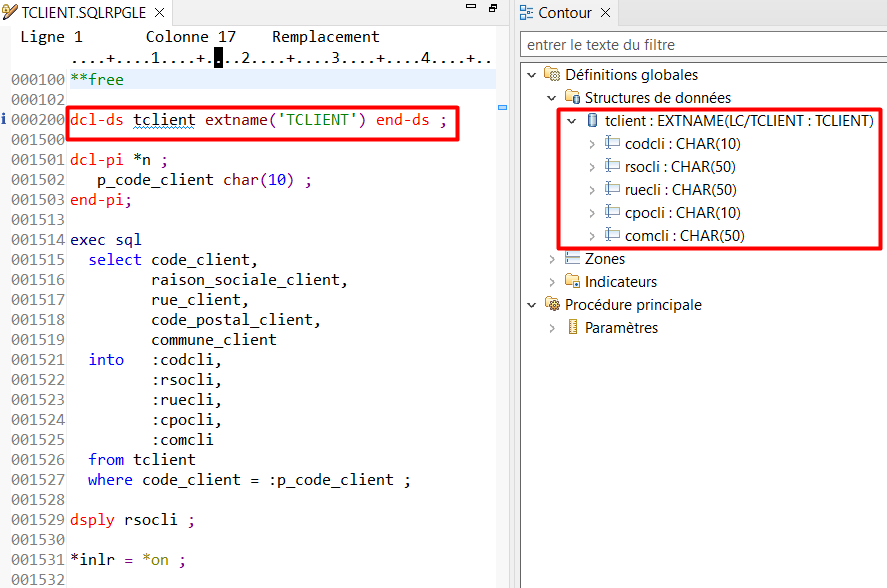

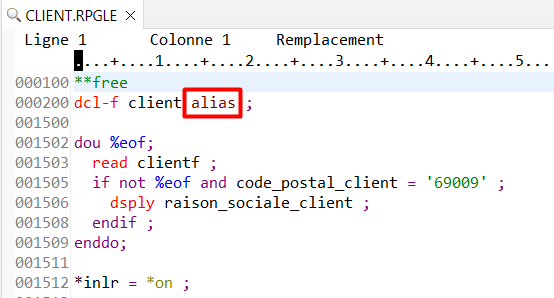

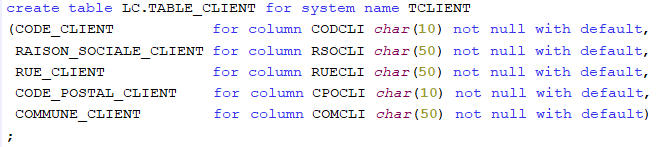

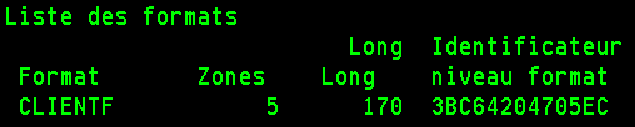

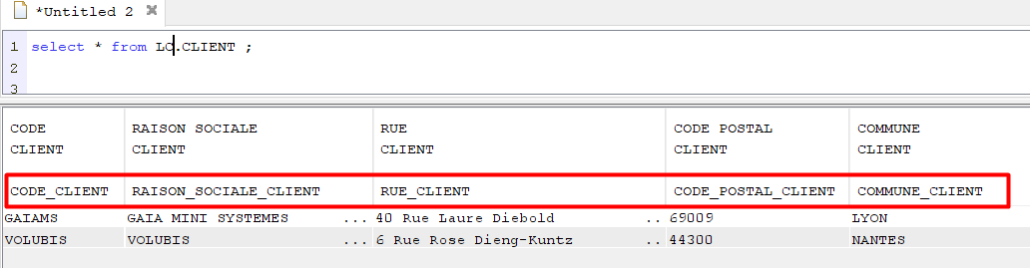

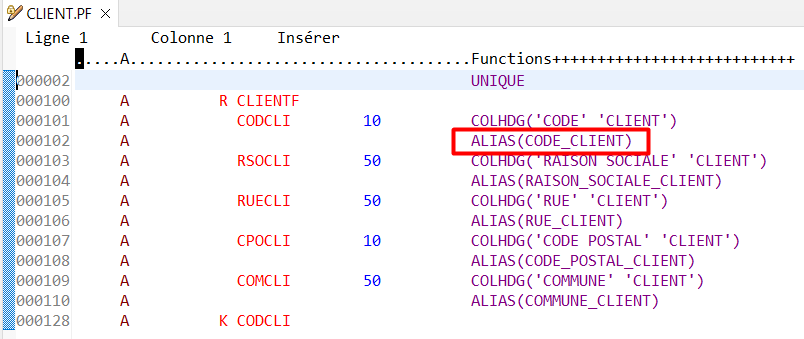

L’utilisation des noms longs dans le code RPG est un atout supplémentaire pour le rendre plus lisible et en faciliter la maintenance.

On continue malheureusement trop souvent à utiliser les noms courts hérités de nos bases de données et du code RPG colonné, même converti en Free.

Pourtant, l’utilisation des alias dans les DDS et les déclaratives RPG ainsi que la redéfinition des indicateurs, permettent de s’affranchir totalement des noms courts au profit des noms longs.

Utilisez le mot clé ALIAS dans les DDS

Le mot-clé ALIAS permet d’associer un nom long à un champ très souvent nommé avec seulement 6 caractères, et maximum 10 caractères

ALIAS dans un PF

Exemple avec un fichier sans ALIAS :

.

.

.

Le mot clé ALIAS peut être rajouté dans les DDS de vos fichiers sans aucun impact sur vos applications :

.

.

Les ALIAS peuvent être appliqués sans perte de données par un CHGPF :

CHGPF FILE(LC/CLIENT) SRCFILE(LC/QDDSSRC) SRCMBR(CLIENT)

Cette opération ne modifie pas le niveau de format du fichier, pas de recompilation des applications

.

.

.

.

ALIAS dans un DSPF

Dans vos écrans 5250, vous pouvez aussi associer des noms longs aux noms courts sous forme d’ALIAS.

Les ALIAS longs peuvent être utilisés dans le code RPG à la place des noms courts.

.

Utilisez le mot clé ALIAS dans la déclaration d’ouverture du fichier

Il vous permet d’utiliser les ALIAS du fichier en tant que noms de variables, dans le code RPG

.

.

Utilisez le mot clé ALIAS dans la déclaration d’une DS externe

Il vous permet d’utiliser les ALIAS du fichier externe de la DS en tant que noms de variables, dans le code RPG

.

.

Noms longs et noms courts dans une table SQL

Lorsque vous créez une table SQL, vous lui attribuez un nom long SQL mais vous pouvez aussi lui attribuer un nom court de votre choix par la clause SYSTEM NAME afin d’éviter que le système ne lui attribue un nom court par défaut.

Pour la même raison, il est conseillé d’attribuer à chaque colonne un nom court en plus du nom long, par la clause FOR COLUMN

.

Dans le code RPG, vous pouvez déclarez la DS de votre table pour qu’elle utilise les noms courts (sans mot clé ALIAS) ou les noms longs (avec le mot clé ALIAS) :

Déclaration d’une DS externe pour une table SQL avec utilisation des noms courts

.

Déclaration d’une DS externe pour une table SQL avec utilisation des noms longs

.

Renommez les indicateurs *INxx

Vous pouvez vous affranchir des indicateurs *INxx dans le code RPG en les renommant :

.

/par
